29) Anfrageskizzen der 7 Fuß und Flansch Grundbauformen,
4 Einzelbauformen B3 - B5 - B14 groß - B14 klein,
3 Kombination - B35 - B34 groß - B34 klein

B3 (Fußmotor), B5 (Flanschmotor), B14 groß (Flanschmotor), B14 klein (Flanschmotor)
B35 (Fuß-Flanschmotor), B34 groß (Fuß-Flanschmotor), B34 klein (Fuß-Flanschmotor)

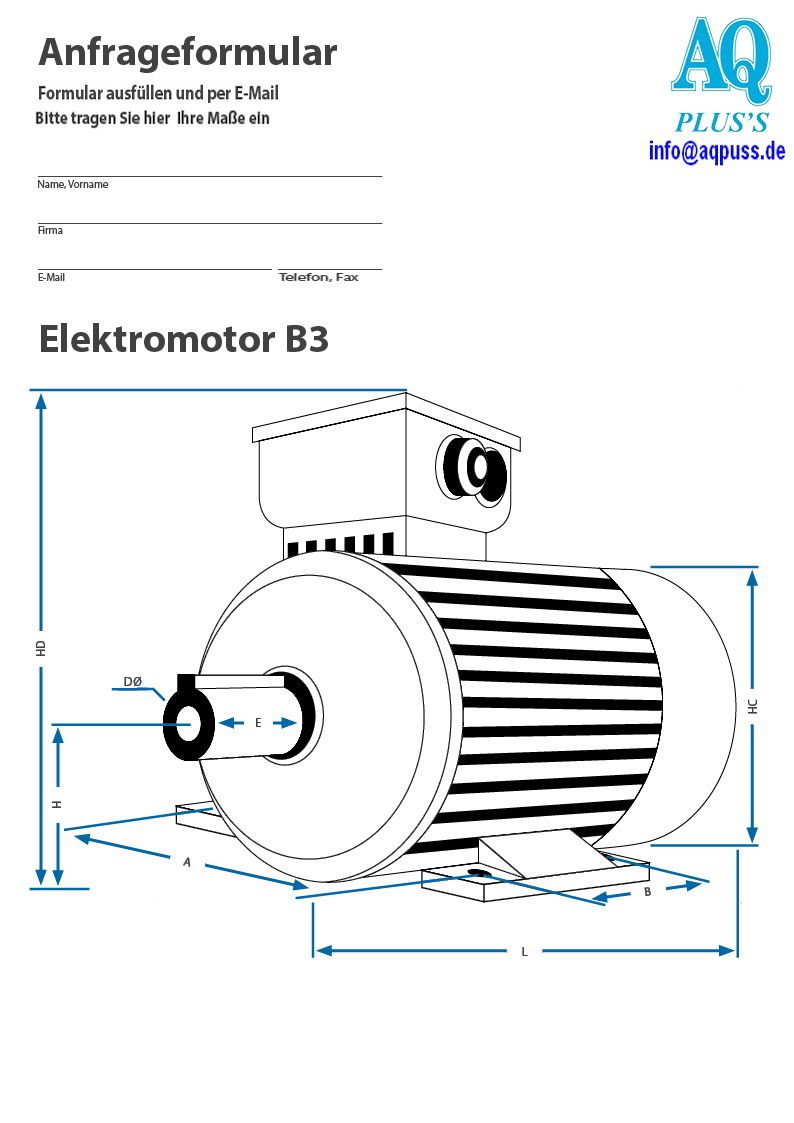

Anfrageskizze B3 Fußmotor

B3, der Fußmotor der auf 2 (oder 4) Füßen steht, die Füße sind zum anschrauben
auf einer ebenen Fläche oder Spannschienen, eine Spannwippe geht auch noch.

Anfrageskizze B5 Flanschmotor

B5, der Flanschmotor der mit dem großen Flanschring (Durchsteckschrauben) angeflanscht
(befestigt) wird. Zum anschrauben muß der Gegenflansch passen.  Außendurchmesser,
Lochkreisdurchmesser und Zentrierranddurchmesser müssen übereinstimmen.

Anfrageskizze B14 groß Flanschmotor

B14 groß, der Flanschmotor der mit dem kleinen Flanschring (Sacklochbohrungen mit Gewinde)
an dem angeflanscht, befestigt wird. Zum anschrauben muß der Gegenflansch passen und
durchsteckbohrungen haben.  Außendurchmesser, Lochkreisdurchmesser und
Zentrierranddurchmesser müssen da übereinstimmen.

Anfrageskizze B14 klein Flanschmotor

B14 klein, der Flanschmotor der mit dem kleinen Flansch (ohne Ring) (Durchgangsbohrungen mit
Gewinde) an denen angeflanscht, befestigt wird, gehen in den Motorkörper hinein, zu lange
Schrauben verursachen einen Motortod. Zum anschrauben muß der Gegenflansch
passen und Durchsteckbohrungen haben.  Außendurchmesser, der
Lochkreisdurchmesser und Zentrierranddurchmesser müssen
auch da übereinstimmen.

Anfrageskizze B35 Fuß-Flanschmotor (Kombibauform)

B35, der Fuß-Flanschmotor der auf 2 (oder 4) Füßen steht, die Füße sind zum anschrauben
auf einer ebenen Fläche oder Spannschienen, eine Spannwippe geht auch noch.

Die Kombibauform hat noch den Flansch mit dabei:

 B5, der Flanschmotor der mit dem großen Flanschring (Durchsteckschrauben) angeflanscht
(befestigt) wird. Zum anschrauben muß der Gegenflansch passen.  Außendurchmesser,
Lochkreisdurchmesser und Zentrierranddurchmesser müssen übereinstimmen.

Anfrageskizze B34 groß Fuß-Flanschmotor (Kombibauform)

B34 groß, der Fuß-Flanschmotor der auf 2 (oder 4) Füßen steht, die Füße sind zum anschrauben
auf einer ebenen Fläche oder Spannschienen, eine Spannwippe geht auch noch.

Die Kombibauform hat noch den Flansch mit dabei:

 B14 groß, der Flanschmotor der mit dem kleinen Flanschring (Sackloch - Gewinde) angeflanscht
(zusätzlich befestigt) wird. Zum anschrauben muß der Gegenflansch passen.  Außendurchmesser,
Lochkreisdurchmesser und Zentrierranddurchmesser müssen übereinstimmen.

Anfrageskizze B34 klein Fuß-Flanschmotor (Kombibauform)

B34 klein, der Fuß-Flanschmotor der auf 2 (oder 4) Füßen steht, die Füße sind zum anschrauben
auf einer ebenen Fläche oder Spannschienen, eine Spannwippe geht auch noch.

Die Kombibauform hat hier noch den Flansch mit dabei:

 B14 klein, der Flanschmotor eigentlich ohne Flansch, nämlich ohne Flanschring (Gewindebohrungen),

wird aber trotzdem angeflanscht, d.h. (zusätzlich befestigt). Zum anschrauben muß der Gegenflansch
 passen.  Außendurchmesser, Lochkreisdurchmesser und Zentrierranddurchmesser müssen
übereinstimmen. Bitte unbedingt darauf achten ... die Flanschschrauben dürfen nicht
tief in den E Motor hinein gehen, zu tief - Folge - Wicklung defekt !
